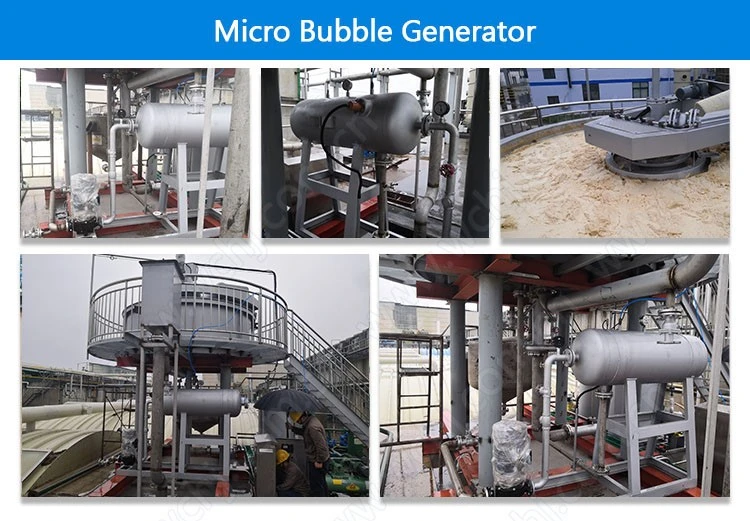

O gerador de microbolhas consiste principalmente nas seguintes partes principais.
1. Sistema de admissão de ar
Compressor de ar: Este é o componente principal do sistema de admissão de ar. Sua função é comprimir o ar externo para fornecer a fonte de ar para a geração de microbolhas. Os indicadores de desempenho do compressor de ar, como faixa de pressão e vazão, determinam diretamente a quantidade e a pressão de ar que pode entrar. De modo geral, a faixa de pressão de trabalho está entre 0.2 - 0.6MPa, o que pode atender a diferentes requisitos de geração de microbolhas.
Tubo de admissão e válvula: O tubo de admissão conecta o compressor de ar à área de mistura gás-líquido interna. O tubo geralmente é feito de aço inoxidável ou plástico de alta resistência para garantir boa vedação e resistência à corrosão. A válvula é usada para controlar o fluxo de ar. Ao ajustar a abertura da válvula, a quantidade de ar que entra na área de mistura pode ser controlada com precisão para atingir a proporção ideal de mistura gás-líquido.
2. Sistema de abastecimento de água
Bomba d'água: responsável por transportar água até o gerador de microbolhas. A vazão e a altura manométrica da bomba d'água são selecionadas de acordo com o cenário específico de aplicação e a quantidade de água a ser tratada. Por exemplo, em um pequeno gerador de microbolhas de laboratório, a vazão da bomba de água pode ser de vários litros por minuto, enquanto em um equipamento de grande escala para tratamento de águas residuais industriais, a vazão pode atingir dezenas de metros cúbicos por hora.
Tubo de entrada e filtro: O tubo de entrada introduz água no gerador. Para evitar que impurezas da água entrem no gerador e afetem a geração de microbolhas e o funcionamento do equipamento, normalmente é instalado um filtro na entrada de água. O filtro pode filtrar sólidos suspensos maiores para garantir que a água que entra seja relativamente pura.
3. Sistema de mistura gás-líquido
Câmara de mistura: Esta é uma das partes mais importantes do gerador de microbolhas. Sua estrutura interna é habilmente projetada, geralmente incluindo um dispositivo de agitação, uma placa guia, etc. O dispositivo de agitação pode ser um impulsor giratório de alta velocidade, que mistura e corta totalmente o ar e a água que entram por meio de rotação em alta velocidade, quebrando o ar em pequenas bolhas. A placa guia é usada para orientar a direção do fluxo da mistura gás-líquido, prolongar o tempo de mistura e melhorar o efeito de mistura.
4. Sistema de liberação de microbolhas
Liberador: A estrutura e o material do liberador têm grande influência no tamanho e na uniformidade das microbolhas. Geralmente tem pequenos buracos ou lacunas. Quando a água gasosa dissolvida ou a mistura gás-líquido passa por esses orifícios, a pressão cai repentinamente e o gás escapa na forma de microbolhas. A abertura do liberador está geralmente entre dezenas de mícrons e centenas de mícrons para produzir microbolhas com diâmetros menores.
Tubo de liberação e saída: As microbolhas são transportadas para a área de uso através do tubo de liberação. O desenho da saída deve levar em consideração a dispersão das microbolhas e tentar fazer com que as microbolhas sejam distribuídas uniformemente no meio alvo.
Se você estiver ansioso para saber mais sobre o sistema gerador de bolhas de ar DAF, visite www.wchjdaf.com. A Wanchuan Environmental Equipment abrirá uma jornada de exploração surpreendente para você e o ajudará a entender e usar melhor este produto tecnológico inovador.
